如果井底组件中的单个组件可以将钻井周期时间缩短两位数百分比，同时改善方向控制并减少非生产时间，结果会怎样？这就是现代井下马达的承诺和挑战。尽管使用了数十年，井下马达不断以更高的扭矩、更好的弹性体和更智能的遥测技术进行自我改造，使其成为在狭窄的窗口、长支管和磨蚀性地层中进行高性能钻井的核心。
本文的核心信息很简单：井下马达仍然是常规井和非常规井钻速 (ROP) 和轨迹控制的主要驱动因素。然而，并非所有电机都是一样的，您提取的价值取决于对设计权衡、组件质量和运行参数的理解。
在这篇文章中，您将了解井下电机的工作原理、每个组件对性能的贡献、如何将电机规格与您的地质情况和油井目标相匹配，以及如何通过数据驱动的比较来对供应商进行基准测试。
井下电机将钻井液液压能转化为机械旋转，从而实现更高的机械钻速和卓越的方向控制，特别是在滑动钻井和机动RSS中。
最佳选择取决于定子/转子几何形状、扭矩-速度曲线、弹性体化学性质以及转储组件、万向轴和传动轴等组件的完整性。
数据主导的参数窗口（流量、压差、钻头负载、WOB、RPM）和数字诊断可减少电机失速、分块和弹性体故障。
新材料和遥测技术可以实现更长的运行时间、更高的平均扭矩和更少的行程，从而降低每英尺成本和总体钻井天数。

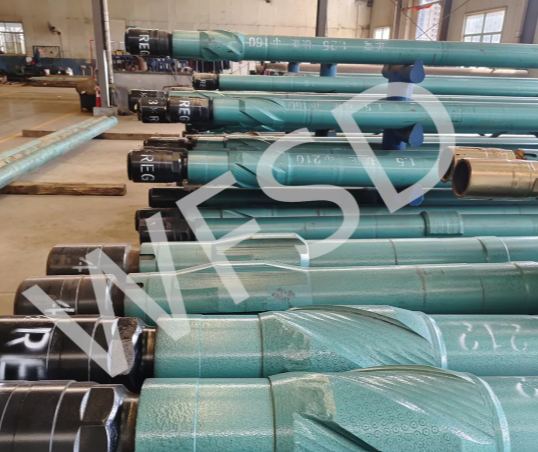

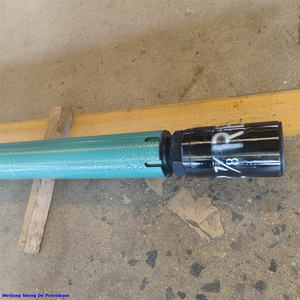

井下 马达 是一种正排量马达 (PDM)，它使用钻井液来旋转连接到钻头的驱动轴。电机位于井底组件 (BHA) 中，可以通过弯曲来定向以进行方向控制。与单独的转盘或顶部驱动旋转不同，井下电机产生的钻头旋转与钻柱转速无关。这种解耦是现代定向钻井能够在严格的狗腿严重性限制内进行转向的同时保持高机械钻速的一个重要原因。
井下马达的经典形式包括：
将流体压力转换为扭矩和转速的动力部分（定子和转子）。
一种机械连杆（通常是万向轴或万向节系统），可在弯曲外壳上传递旋转，而不会产生过多的不对中应力。
承载轴向和径向载荷并向钻头传递扭矩的轴承组件和传动轴。
辅助部件，例如转储组件，用于在连接期间或泵关闭时安全排放流体。
根据设计，井下马达在以下情况下会发挥作用：
井道需要频繁的滑动钻井或精确的构建/转向速率。
坚硬的地层需要在较低的转速下获得较高的钻头扭矩，以避免刀具磨损。
长支管受益于降低表面转速以限制钻柱疲劳。
井下马达的关键性能指标 (KPI) 包括：
钻头处的扭矩（取决于动力部分的压差）。
电机输出 RPM（流量和凸轮几何形状的函数）。
失速扭矩和失速行为（如何处理过载以及如何恢复）。
轴承寿命和温度耐受性（对于高 BHT 井尤其重要）。
每次跑步的总长度和拉动之间的小时数。
为了有效地选择或操作井下马达，有助于了解每个主要部件的作用：
功率部分（定子+转子）：决定扭矩容量、速度范围和热阻。
弯曲或可调节外壳：设置工具面行为和可实现的狗腿严重程度。
万向联轴器或驱动轴联轴器：通过不对中灵活地传递扭矩。
传动轴和轴承组：承受轴向载荷（WOB）和径向载荷，同时密封润滑剂。
转储组件：泵停止时控制安全流体旁路。
密封件、弹性体和润滑剂：防止温度、油/酸污染和固体。
每个部件都有故障模式。例如，定子弹性体结块是由于热循环或化学不相容性引起的；万向销在振荡负载下磨损；轴承组因碎片渗透或轴向能力不足而失效。了解这些模式可以实现更智能的参数窗口和风险控制。
自卸组件是电机可靠性的无名英雄。它的作用是在泵压力损失时（例如在连接过程中）为钻井液提供通道，防止真空引起的损坏和电机内部的压力滞留。精心设计的转储组件有助于避免压差粘附，并通过平衡内部和外部压力来保护密封件。典型特征包括：
在回流条件下打开的止回阀或弹簧加载提升阀。
流道尺寸可防止关井时出现过高的压力峰值。
耐腐蚀材料可耐受磨料切割。
运营效益：
通过减轻电机中的擦拭/电涌效应，实现快速、安全的连接。
通过防止反向压力峰值来降低定子分层的风险。
通过避免泵循环时的压力滞留来延长轴承和密封件的使用寿命。
选型注意事项：
与高固体含量流体的兼容性。
预期流速下的侵蚀率。
维护可达性和现场适用性。
数据点：跨页岩盆地的现场研究表明，由于较低的密封故障率和连接过程中与压力相关的事件较少，采用优化的转储组件的电机平均运行时间延长了 8-15%。
井下电机的核心是动力部分，包括钢质螺旋转子和弹性体衬里的定子。转子-定子对形成渐进式空腔。当钻井液流动时，这些空腔之间会形成压差，从而产生旋转。几何形状以波瓣表示（例如，4:5、5:6、7:8）。更多的凸角通常会在较低的转速下产生更高的扭矩，而较少的凸角会在较低的扭矩下提供更高的转速。
关键设计参数：
波瓣配置：确定扭矩-速度曲线。高凸角电机适合硬地层和需要扭矩的 PDC 钻头；低叶电机在需要更高转速的软地层中表现出色。
定子长度和节距：较长的动力部分可提供更大的扭矩，但会增加压降和长度。
弹性体类型：高温氢化丁腈（HNBR）和全氟弹性体（FFKM），抗热降解和油膨胀；标准 NBR 可在较冷的水基环境中工作。
转子涂层：铬或碳化钨涂层可减少磨损并保持密封效率。
典型性能范围：
输出 RPM：50–300 RPM，具体取决于叶数和流量。
扭矩：1,000–12,000 ft-lbf，具体取决于尺寸（例如，4.75'、6.75'、8'）和波瓣几何形状。
整个动力部分的压差：中档设计为 200–900 psi，高扭矩型号则更高。
值得关注的故障模式：
由于热/化学作用，定子结块或脱粘。
转子磨损导致扭矩损失和打滑增加。
转子和定子之间的热失配导致高 BHT 失速。
参数窗口：
将流量保持在供应商图表内，以保持转速/扭矩平衡。
在稳态钻孔期间，将电机的最大 dP 设置为额定失速压力的 80-90%。
监测温度；除非使用高温弹性体，否则在 300°F (150°C) 以上时会降低扭矩曲线。
万向轴，有时称为万向节组件，将转子运动通过弯曲的外壳传递到传动轴，同时补偿不对中。在定向装配中，外壳可能弯曲 1-3 度，导致电机输出轴线与钻柱轴线偏离。万向轴允许这种几何形状，而不会施加弯矩，否则会损坏动力部分或轴承。
设计元素：
双 U 型万向节或等速万向节对可平衡速度波动。
润滑脂填充的压力补偿外壳可保护销和衬套。
高强度合金销经过表面处理（例如氮化）以提高耐磨性。
权衡：
较简单的 U 形接头坚固且易于维修，但会产生扭矩脉动。
CV 型万向节旋转平稳，但可能更复杂且对润滑质量敏感。
常见问题：
销/衬套磨损导致齿隙增加和工具面不稳定。
密封失效导致润滑剂流失和接头快速退化。
高狗腿严重程度下的疲劳以及高 RPM 和 WOB。
最佳实践：
保持滑动钻孔转速适中；让井下马达完成工作，同时最大限度地降低表面转速。
使用实时 MWD 冲击/振动数据来检测关节共振状况。
检查运行之间的接头；在测量的磨损阈值处进行更换，以防止灾难性故障。
传动轴有时称为驱动轴，可传递扭矩并承载从电机到钻头的轴向和径向载荷。其完整性在很大程度上决定了您可以在不影响轴承或密封件的情况下施加多少钻压 (WOB)。
核心要素：
推力轴承包：由堆叠角接触轴承或 PDC 推力垫组成，用于吸收钻压和钻头反作用力产生的轴向载荷。
径向轴承：稳定轴以最大限度地减少旋转并保护密封件。
机械密封：保持润滑剂进入，排除钻井液；可以使用压力补偿活塞来平衡内部油与泥浆静水压力。
柔性轴部分：在某些设计中，柔性部分有助于消除弯曲应力。
负载管理：
额定轴向载荷应超出计划的 WOB 一定幅度（例如 20-30%），以适应失速期间的瞬态峰值。
径向负载能力必须能够承受钻头引起的侧向力，特别是在高狗腿处使用强力 PDC 刀具时。
润滑：
充油密封模块可减少磨损；粘度和添加剂包必须适合温度。
通过迷宫式密封和磁性收集器排除碎片可提高高固体泥浆的使用寿命。
监控：
扭矩特征和 dP 波动揭示了轴承退化。
电机外壳温度升高表明密封件摩擦或润滑剂损坏。
井下马达不是商品，而是一个调谐系统，其性能源自动力部分几何形状、弹性体化学、联轴器、轴承和智能流体管理。通过正确的组合，操作员可以实现更高的机械钻速、更精细的方向控制和更少的行程，从而降低每英尺成本和钻井天数。
最有效的程序将井下马达视为数据产品。校准扭矩-速度曲线，监测压差、测井失速和冲击事件，并根据泥浆化学和井底温度迭代弹性体选择。将这些实践与坚固的转储组件、耐用的万向轴和适当额定的传动轴相结合，您将显着提高每次运行的进尺和 NPT。
答：井下马达是一种正排量马达，用于井底组件中，将钻井液能量转化为钻头的机械旋转。它可实现更高的 ROP 和方向控制。
答：较高的凸角数量通常可以在较低的转速下提供更大的扭矩，这对于坚硬的地层是有利的。较低的叶片数可在较低扭矩下提供较高的转速，在较软的地层中效果更好。
答：它可以防止泵停止时的压力滞留和真空损坏，保护密封件和弹性体，并减少连接过程中的 NPT。
答：钻压过大或钻头突然啮合可能会超过堵转扭矩。运行距离太接近最大压差会增加失速风险。
答：遵循参数窗口，选择适合温度和泥浆化学成分的正确弹性体，监控 dP 和扭矩，并按计划维修轴承和接头。
答：定子碎裂、转子磨损、万向销/衬套磨损、密封故障以及由于碎片或热应力而导致的轴承退化。
答：当静态或循环井底温度超过约 300°F (150°C) 或当油基泥浆有使标准丁腈弹性体膨胀的风险时。
答：是的。电动 RSS 将电机与 RSS 工具配对，将高 ROP 与出色的轨迹控制结合起来，尤其是在长横向行驶中。
答：使用供应商扭矩-速度图表和钻头攻击性来确定扭矩足够而不会频繁失速的操作窗口，并且转速适合铣刀的耐用性。
